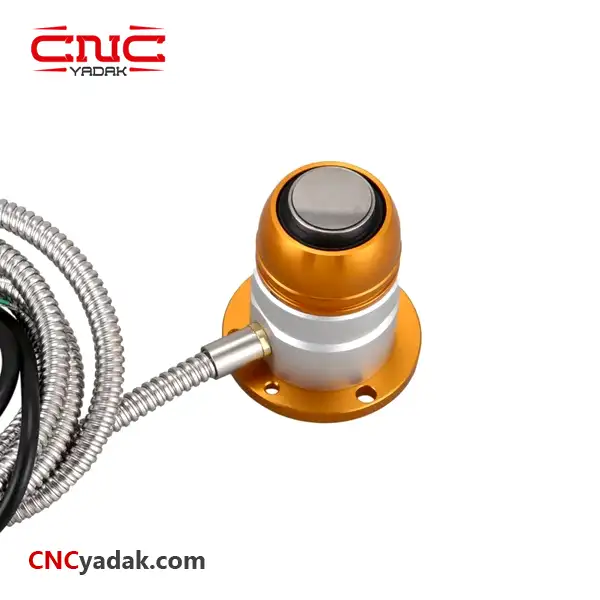

سنسور تول ست مدل Tool Set-66SR تنظیم ارتفاع خودکار محور Z مناسب دستگاههای CNC

سنسور تنظیم ارتفاع خودکار محور Z  برای دستگاه‌های CNC به منظور تنظیم ارتفاع محور Z مورد استفاده قرار میگیرد.این قطعه به دلیل استفاده از ابزار با ارتفاع مختلف بروی دستگاه‌های سی‌ان‌سی، کار را برای بدست آوردن نقطه صفر محور Z  ساده تر می‌کند .به این قطعه Z دیتکتور و سنسور تول ست نیز گفته میشود.

ویژگی ها :

• آهنربای قوی: طراحی آهنربای پایین، می تواند به طور مستقیم محکم به دستگاه متصل شود.
• آلیاژ پراب: پروب ابزار با پردازش خوب، سخت و مقاوم در برابر سایش ساخته شده است
• آب بندی خوب: با ساختار ضد گرد و غبار و ضد آب.
•  کارایی بالا: دقت موقعیت یابی مکرر 0.001 میلی متر، با دقت و حساسیت بالا، کارآمد و بادوام
• کاربری در تمامی دستگاه های سی ان سی:  تنظیم کننده ابزار با کابل است و می تواند با اکثر تجهیزات CNC استفاده شود
• جنس محصول: آلیاژ آلومینیوم جنس سر ابزار: آلیاژ کاربید
• ولتاژ DC 24V
• حالت خروجی NC

مزایا:

• سادگی در تنظیم و استفاده راحت
• دقت بالا در تنظیم ارتفاع
• سرعت بالا در تنظیم
• سازگاری با ابزارهای مختلف

برای نصب سنسور تنظیم ارتفاع خودکار محور Z در دستگاه‌های CNC، مراحل زیر را دنبال کنید:

نصب سنسور:

ابتدا سنسور را به محور Z دستگاه CNC خود متصل کنید. این می‌تواند با پیچ‌ها یا قطعات متصل‌کننده دیگر انجام شود.

مطمئن شوید که سنسور به درستی نصب شده است و در محور Z حرکت می‌کند.

تنظیم ارتفاع صفر:

دستگاه را روشن کنید و به حالت تنظیم ارتفاع بروید.

با استفاده از دستیابی به دستگاه، محور Z را به حالتی ببرید که سنسور به نقطه صفر (محلی که ابزار به سطح کار می‌رسد) نزدیک شود.

سنسور را تنظیم کنید تا در این نقطه ارتفاع، مقدار صفر را تشخیص دهد.

تست عملکرد:

ابزار را به دستگاه CNC بچسبانید.

دستگاه را به حالت کاری ببرید و محور Z را به سمت پایین حرکت دهید.

سنسور باید تغییرات ارتفاع را تشخیص دهد و به درستی عمل کند.

تنظیمات پیشرفته:

برخی از سنسورها قابلیت تنظیمات پیشرفته دارند. مطالعه دستورالعمل‌های تولید کننده برای تنظیمات دقیق‌تر را انجام دهید.
