ریل ال ام گایدی یا لینیرگاید برای حرکت خطی با دقت بالا استفاده می شود و در لینیرگاید , حرکت خطی توسط واگن یا کالسکه انجام می شود .

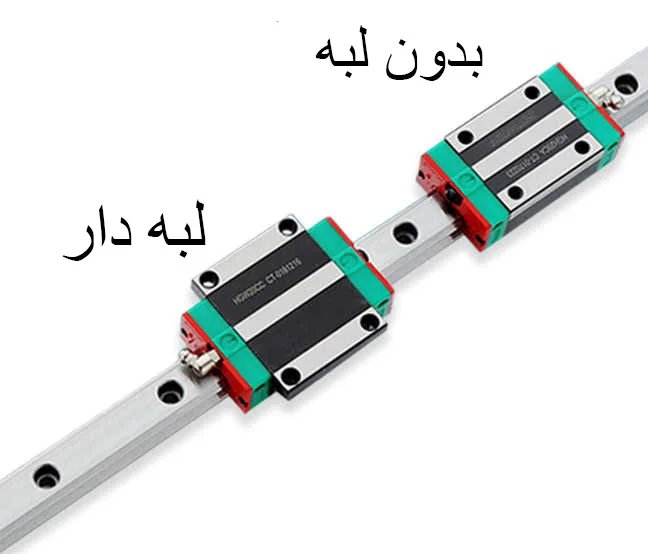

ریل واگن ها یا LM Guide ها نوعی سیستم حرکتی هستند که از ساچمه ها برای جابجایی و حرکت استفاده می کنند . این قطعات صنعتی دارای بالا ترین کیفیت ممکن هستند و به دلیل دقت بسیار بالا و اصطکاک ناچیز دارای طول عمر بالایی نیز می باشند. بیشترین استفاده این قطعات در محور دستگاه های CNC مختلف از جمله دستگاه های سی ان سی  فرز ، تراش ، روتر و برش سی ان سی با قدرت ها و اندازه های مختلف می باشد. ریل و واگن ها از نظر اندازه و قدرت قابل تحمل دارای مدل ها و اندازه های مختلف هستند. ریل و واگن ها معمولا به دو دسته باله دار و بدون باله تقسیم میشوند. معروف ترین ریل و واگن های بازار که از قیمت مناسبتری برخوردار میباشند برند هایوین  HIWIN هستند که ساخت کشور تایوان می باشند.

کاربرد ریل و واگن (ریل و واگن)

از آنجایی که دقت ساخت اجزا در واگن و همچنین ریل بسیار بالاست لقی بین ریل و واگن بسیار پایین است به همین دلیل در ساخت دستگاه‌ها وتجهیزاتی که به دقت حرکتی بالایی نیاز دارند استفاده از ریل و واگن بهترین گزینه است. به دلیل اهمیت حرکت خطی رفت و برگشتی در ماشین آلات مختلف، ریل و واگن صنعتی کاربرد‌‌های مختلفی دارد. یکی از کاربرد‌های اصلی لینیرگاید‌‌ها استفاده در ماشین‌های مخصوص سی ان سی است. دستگاه سی ان سی انواع برش و حکاکی روی سطوح مختلف اعم از چوب، فلز و … ایجاد کرد.

از دیگر موارد کاربرد ریل و واگن‌ها می‌توان به دستگاه‌های مختلف بسته بندی وسایل اشاره کرد.

دستگاه‌های بسته بندی انواع مختلفی دارند اما وجه مشترک همه آن‌ها استفاده از حرکت رفت و برگشتی است ؛ یعنی همان چیزی که نیاز به استفاده از ریل و واگن‌ها را تشدید می‌کند. از انواع مختلف دستگاه بسته بندی صنعتی می‌توان به دستگاه پر کن ، دستگاه تاریخ زن، دستگاه چسب زن کارتن، دستگاه دوخت نایلون و … اشاره کرد. از ریل و واگن‌ها در دستگاه های ساخت قوطی کنسرو هم استفاده می‌شود.

مزایای استفاده از ریل ال ام گاید(ریل و واگن)

دقت بسیار بالا
حرکت بسیار دقیق و نرم
تحمل وزن بالا
دوام و عمر طولانی

هدایت کننده خطی (linear guid) یا ریل واگنی وسیله ایست که از دو قسمت ریل و واگن ساخته شده است و به کمک آن می توان یک تکیه گاه متحرک در یک جهت را ایجاد کرد.

واگن به راحتی می تواند در جهت ریل به سمت جلو و عقب آزادانه حرکت کند.

نحوه سوار کردن واگن بر روی ریل

برای جا‌زدن واگن بر روی ریل ابتدا پلیسه‌های لبه‌ی ریل که بر اثر برش ممکن است ایجاد شده باشد را بگیرید تا هیچگونه زائده‌ای نداشته باشد. سپس واگن را از بسته بندی خارج کنید و توجه داشته باشید تا قطعه پلاستیکی داخل واگن از آن خارج نشود . بعد از آن واگن را در امتداد ریل قرار دهید به طوری که قطعه پلاستیکی داخل واگن با ریل کاملا هم راستا باشد. سپس به آرامی واگن را به سمت ریل حرکت دهید تا روی آن قرار گیرد و از طرف دیگر قطعه پلاستیکی از واگن خارج شود. قبل از سوار کردن واگن از تمیز بودن ریل مطمئن شوید .

نصب و مونتاژ ریل و واگن یکی از موارد حساس است که نیاز به دقت بالایی دارد زیرا نصب نادرست باعث می‌شود در مدت زمان بسیار کوتاهی ریل و واگن مستهلک و غیر قابل استفاده شود. سطحی که قرار است ریل روی آن قرار گیرد باید کاملا صاف و هموار باشد و هیچ پیچ و خم و ناهمواری (حتی در حد یک دهم میلیمیتر در یک متر) در آن نباشد ؛ در غیر این صورت ریل و واگن در زمان بسیار کوتاهی از بین می‌رود.

قیمت ريل و واگن(لینیر گاید)

قيمت ريل و واگن ها به جنس و سايز آنها بستگي دارد. در كاربردهايي با ظرفيت بار بيشتر، به يك بلوك خطي بزرگتري احتياج است.. جهت خرید انواع لینیر گاید برند HQM – HIWIN – TBI – Staf – OBC – SFA – THK سی ان سی یدک تماس بگیرید.
